TOYO GTH 系列丝杆精度等级完整说明
2026-07-19 23:20:19
toyo管理员
TOYO GTH 内嵌丝杆模组采用JIS 滚珠丝杆精度标准，量产标配C7 转造级丝杆，可加订升级C5 研磨级；C3 超精密级极少现货、需特殊定制，常规三轴 XYGT 整机默认 C7 丝杆。

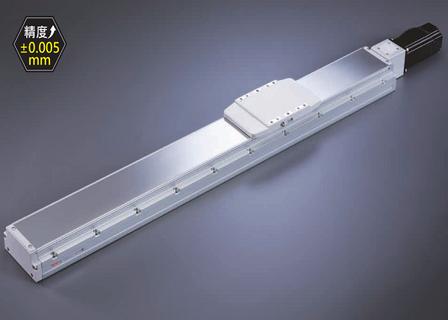

GTH12模组外观
一、丝杆等级核心参数（每 300mm 导程累积误差）
表格
| 丝杆等级 | 工艺类型 | 300mm 导程误差 | GTH 模组重复定位精度 | 成本 |
|---|---|---|---|---|
| C3 超精密研磨 | 全研磨丝杆 | ±0.008mm | ±0.003mm | 最贵，定制交期长 |
| C5 精密研磨 | 研磨丝杆 | ±0.018mm | ±0.003~±0.005mm | 中等偏高，可常规订货 |
| C7 标准转造 | 轧制丝杆（出厂标配） | ±0.050mm | GTH4/GTH5：±0.005mmGTH8/GTH12：±0.01mm | 标准价，现货充足 |
各规格 GTH 标配重复精度
GTH4 / GTH5 / GTH5S（小规格）
C7 标配：重复定位 ±0.005mm
C5 升级：重复定位 ±0.003mm
GTH8 / GTH12（中大规格）
C7 标配：重复定位 ±0.01mm
C5 升级：重复定位 ±0.005mm
二、C7（标配）vs C5（升级）核心差异
1. C7 转造丝杆（GTH 出厂标准）
优势：交期快、价格低、高速耐磨、负载稳定
局限：长行程（＞800mm）累积定位误差偏大
适用场景：
锁螺丝、普通上下料、包装移栽、3C 简易组装、三轴 XYGT 标准机型、仓储搬运
2. C5 研磨丝杆（精度升级款）
优势：导程误差极小、长行程定位一致性好、微小点位重复稳定
局限：单价上浮 15%~30%，交期延长 3~7 天
适用场景：
视觉检测、点胶、焊锡、半导体、锂电池极片、精密量测、多轴联动高精度平台
3. C3 超精密研磨（特殊定制）
仅用于光学检测、晶圆搬运、高精度测量设备，常规自动化几乎不选用，库存极少。
三、型号里如何区分丝杆等级
GTH 完整型号末尾标注丝杆等级代码：例：
GTH5-L1-800-C7-M40B-C4C7 = 标准转造丝杆（出厂默认，不标注也为 C7）
C5 = 研磨级丝杆（订货必须备注）
C3 = 超精密研磨（特殊定制）
四、三轴 XYGT 整机丝杆等级规则
原厂预制三轴 XYGT（GTH 组合）：
标准机型：三轴全部 C7 丝杆，重复精度 ±0.005mm（XYGT321/432-A）
高精度定制三轴：订货指定 C5，XYZ 三轴同步升级研磨丝杆，用于精密点胶、检测设备
五、选型快速建议
普通自动化、预算优先 → C7 标配
点位精度要求高、长行程、视觉定位、半导体锂电 → 升级 C5 研磨丝杆
光学 / 计量设备、微米级定位 → 咨询厂家定制 C3 丝杆
